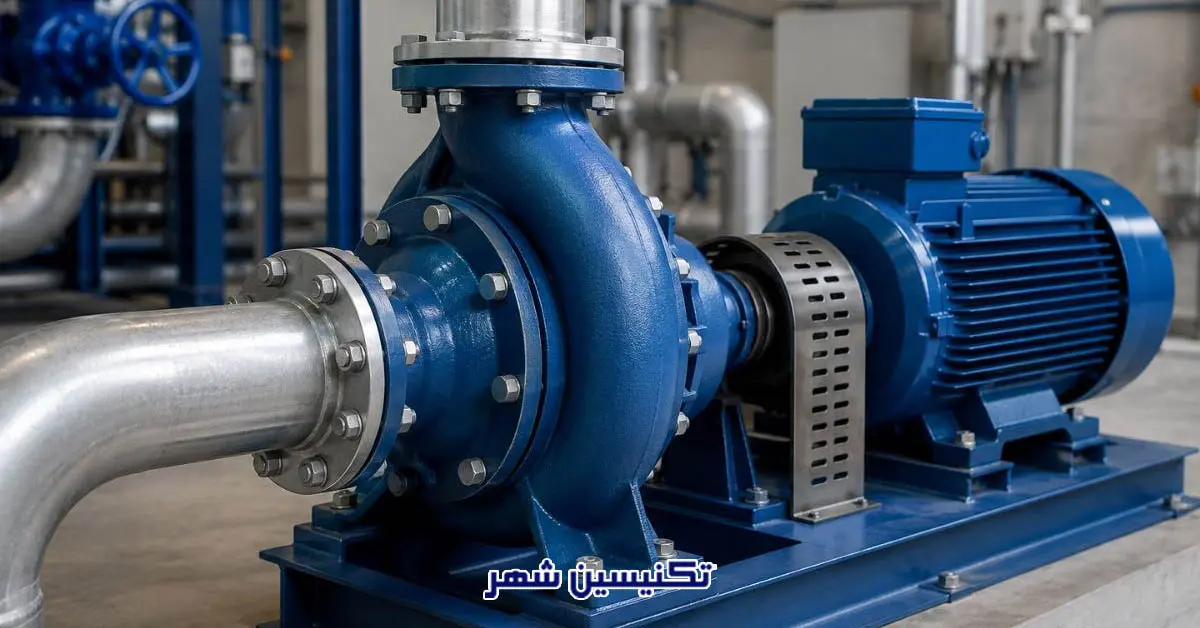

نقطه بهترین راندمان پمپ یا BEP، نقطه ای روی منحنی عملکرد پمپ است که در آن دستگاه بیشترین راندمان هیدرولیکی خود را ارائه میدهد. به بیان ساده، در این شرایط پمپ میتواند با مقدار مشخصی توان ورودی، بیشترین میزان دبی مفید را ایجاد کند و انرژی کمتری به تلفات تبدیل شود. نقطه بهترین راندمان پمپ معمولاً در نمودارهای عملکرد کارخانه سازنده مشخص میشود و ارتباط مستقیمی با دبی، هد، توان مصرفی و سرعت چرخش پروانه دارد.
در طراحی سیستمهای آبرسانی، تأسیسات ساختمانی، صنایع نفت و گاز و بسیاری از کاربردهای صنعتی، توجه به نقطه بهترین راندمان پمپ اهمیت زیادی دارد. اگر پمپ برای مدت طولانی خارج از محدوده مناسب BEP کار کند، علاوه بر افزایش مصرف انرژی، احتمال لرزش، ایجاد صدا، فرسایش قطعات و کاهش عمر مفید تجهیز نیز بیشتر میشود. بنابراین BEP فقط یک عدد روی نمودار نیست، بلکه یکی از معیارهای اصلی برای انتخاب و بهرهبرداری صحیح از پمپ محسوب میشود.
تفاوت نقطه کار پمپ با نقطه بهترین راندمان پمپ چیست؟
یکی از اشتباهات رایج، یکسان دانستن نقطه کار پمپ و نقطه بهترین راندمان پمپ است. نقطه کار به شرایط واقعی سیستم مربوط میشود و از محل تقاطع منحنی مشخصه پمپ با منحنی سیستم به دست میآید. در مقابل، BEP نقطهای است که پمپ در آن بیشترین راندمان را دارد. بنابراین ممکن است نقطه کار واقعی دقیقاً روی BEP قرار نگیرد.
هدف مهندسی معمولاً این نیست که پمپ در تمام شرایط دقیقاً روی یک نقطه ثابت کار کند؛ بلکه باید پمپی انتخاب شود که در محدوده دبی و هد مورد انتظار، عملکرد پایدار و اقتصادی داشته باشد. در سیستم هایی با تغییرات زیاد مصرف، انتخاب پمپ مناسب و روش کنترل دبی اهمیت بیشتری پیدا میکند. در چنین پروژه هایی، انتخاب درست پمپ دور ثابت و دور متغیر میتواند به مدیریت بهتر شرایط کاری کمک کند.
BEP چگونه روی منحنی عملکرد پمپ مشخص میشود؟
برای پیدا کردن نقطه بهترین راندمان پمپ باید منحنیهای عملکرد ارائهشده توسط سازنده بررسی شوند. این منحنیها معمولاً رابطه میان دبی و هد، راندمان، توان مصرفی و در برخی مدلها NPSHr را نشان میدهند. روی منحنی راندمان، بالاترین مقدار راندمان در یک دبی مشخص مشاهده میشود که همان محدوده BEP است. به همین دلیل، نقطه بهترین راندمان پمپ معمولاً با یک نقطه مشخص روی نمودار نمایش داده میشود.
البته BEP یک مقدار کاملاً ثابت و مستقل از شرایط سیستم نیست. تغییر قطر پروانه، سرعت دوران، مشخصات سیال و شرایط مکش میتواند عملکرد پمپ را تغییر دهد. از طرف دیگر، منحنی سیستم نیز باید در نظر گرفته شود؛ زیرا نقطه کار واقعی از تقاطع منحنی پمپ و منحنی سیستم به دست میآید.
اگر نقطه کار از BEP فاصله زیادی داشته باشد، پمپ ممکن است انرژی بیشتری مصرف کند یا با شرایط نامطلوب هیدرولیکی مواجه شود. بنابراین هنگام انتخاب پمپ باید شرایط واقعی بهره برداری با منحنی سازنده تطبیق داده شود.

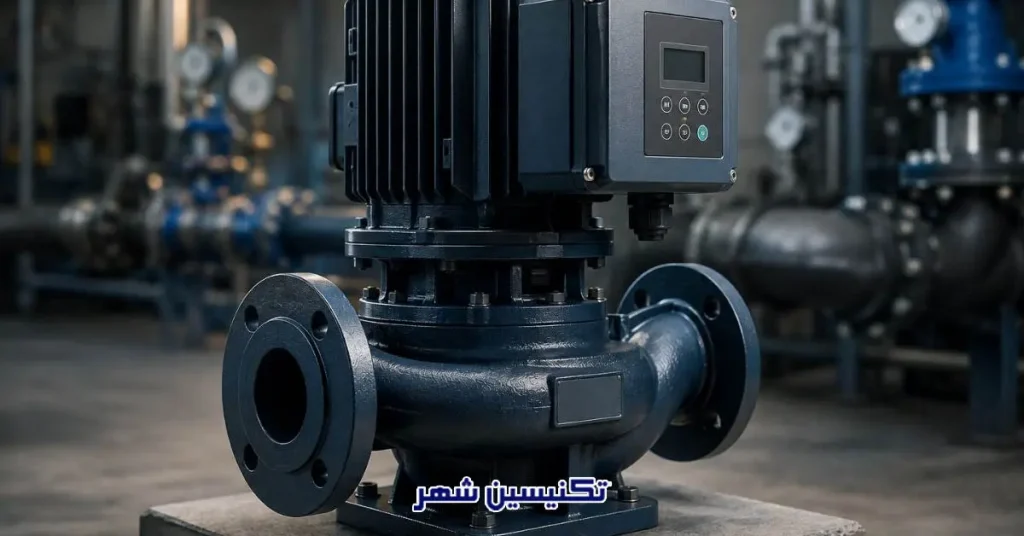

چرا نزدیک بودن به نقطه بهترین راندمان پمپ اهمیت دارد؟
کارکرد نزدیک به نقطه بهترین راندمان پمپ معمولاً باعث میشود جریان سیال درون پمپ شرایط هیدرولیک مناسب تری داشته باشد. در این وضعیت، نیروهای شعاعی وارد بر پروانه و مجموعه شفت کاهش پیدا میکنند و احتمال بروز لرزش و ناپایداری نیز کمتر میشود. همچنین پمپ میتواند برای رسیدن به دبی و هد موردنیاز، انرژی ورودی را با بازده بالاتری به انرژی هیدرولیکی تبدیل کند.
یکی از مهمترین مزایای توجه به نقطه بهترین راندمان پمپ، کاهش هزینههای عملیاتی است. حتی چند درصد افزایش راندمان در یک پمپ صنعتی که ساعات زیادی در سال کار میکند، میتواند در بلندمدت صرفه جویی قابل توجهی ایجاد کند. در مقابل، انتخاب پمپی که بیش از حد بزرگ باشد یا در نقطهای بسیار دور از BEP فعالیت کند، ممکن است هزینه برق و استهلاک را افزایش دهد. به همین دلیل، مهندسان در زمان طراحی سیستم تلاش میکنند نقطه کار واقعی را تا حد امکان به محدوده مناسب عملکرد پمپ نزدیک کنند.
ارتباط BEP با مصرف انرژی پمپ
مصرف انرژی یکی از مهم ترین موضوعات در بهرهبرداری از تجهیزات دوار است و نقطه بهترین راندمان پمپ نقش مستقیمی در این موضوع دارد. وقتی پمپ در محدوده مناسب راندمان فعالیت میکند، سهم بیشتری از توان موتور صرف انتقال واقعی سیال میشود و انرژی کمتری در قالب اصطکاک، آشفتگی و تلفات داخلی از بین میرود. در نتیجه، برای دستیابی به دبی و هد مشخص، توان کمتری مورد نیاز خواهد بود.
برای مثال، اگر یک پمپ به صورت مداوم خارج از محدوده نقطه بهترین راندمان پمپ کار کند، ممکن است موتور برای تأمین همان نیاز هیدرولیکی انرژی بیشتری مصرف کند. این اختلاف در یک سیستم کوچک شاید چندان محسوس نباشد، اما در تأسیسات بزرگ با چندین پمپ و ساعات کار طولانی، اثر اقتصادی آن بسیار مهم است. حتی در برخی پروژهها، اصلاح انتخاب پمپ یا نزدیک کردن نقطه کاری به BEP میتواند بخشی از هزینه های جاری را کاهش دهد. به همین دلیل، راندمان پمپ باید در کنار قیمت خرید اولیه آن ارزیابی شود.
تأثیر BEP بر استهلاک و عمر مفید تجهیزات
فاصله زیاد از نقطه بهترین راندمان پمپ فقط به افزایش مصرف انرژی محدود نمیشود و میتواند شرایط مکانیکی نامطلوبی نیز ایجاد کند. زمانی که پمپ در دبی بسیار پایین یا بسیار بالا نسبت به BEP فعالیت میکند، توزیع فشار و نیرو در داخل محفظه و اطراف پروانه ممکن است از حالت مطلوب خارج شود. این وضعیت میتواند باعث افزایش بار شعاعی، لرزش، صدای غیرعادی و فشار بیشتر بر یاتاقانها و آببندها شود.
در چنین شرایطی، هزینه تعمیر و نگهداری نیز افزایش پیدا میکند. نشتی آببند، خرابی یاتاقان، آسیب به شفت و فرسایش پروانه از جمله مشکلاتی هستند که در اثر بهره برداری نامناسب ممکن است زودتر رخ دهند. برای نمونه، اگر عملکرد ضعیف یک سیستم ناشی از نشتی در شبکه باشد، بررسی هزینه تشخیص نشتی لوله میتواند در کنار ارزیابی عملکرد پمپ اهمیت پیدا کند؛ زیرا پمپی که برای جبران افت فشار ناشی از مشکل شبکه تحت فشار قرار میگیرد، لزوماً در شرایط بهینه کار نخواهد کرد.
BEP در انتخاب پمپ چه نقشی دارد؟
هنگام انتخاب پمپ نباید فقط به بیشترین دبی یا هد قابل دستیابی توجه کرد. مشخصات کاری واقعی سیستم باید با منحنی عملکرد پمپ مقایسه شود تا نقطه بهترین راندمان پمپ تا حد امکان به محدوده موردنیاز نزدیک باشد. این کار از انتخاب تجهیزی با ظرفیت نامتناسب جلوگیری میکند و میتواند هزینههای انرژی و نگهداری را کاهش دهد.
در فرآیند انتخاب، مواردی مانند دبی طراحی، هد کل دینامیکی، نوع سیال، دمای سیال، چگالی، گران روی، سرعت دوران، قطر پروانه و شرایط مکش باید بررسی شوند. علاوه بر این، محدوده تغییرات دبی نیز اهمیت دارد. اگر مصرف سیستم در ساعات مختلف تغییر زیادی داشته باشد، انتخاب پمپی که فقط در یک نقطه عملکرد خوبی دارد ممکن است نتیجه مطلوبی ایجاد نکند.
به همین دلیل، نقطه بهترین راندمان پمپ باید در کنار محدوده مجاز عملکرد، نه به صورت یک عدد منفرد، بررسی شود. این رویکرد باعث میشود تجهیز انتخابشده در شرایط واقعی، عملکرد پایدارتر و اقتصادیتری داشته باشد.
چگونه عملکرد پمپ را به BEP نزدیک کنیم؟
برای نزدیک کردن عملکرد پمپ به نقطه بهترین راندمان پمپ ابتدا باید نقطه کار واقعی سیستم مشخص شود. اندازهگیری دبی، فشار مکش و دهش و بررسی توان مصرفی موتور میتواند اطلاعات مناسبی درباره شرایط فعلی ارائه دهد. سپس این داده ها باید با منحنی عملکرد پمپ مقایسه شوند. اگر اختلاف قابل توجه باشد، علت آن باید در سیستم یا خود پمپ جست و جو شود.
در برخی موارد، اصلاح قطر پروانه، تنظیم سرعت، تغییر آرایش لولهکشی یا استفاده از روش کنترل مناسب میتواند نقطه عملکرد را اصلاح کند. در موارد دیگر ممکن است پمپ از ابتدا برای نیاز سیستم نامناسب انتخاب شده باشد و تعویض آن راهکار منطقی تری باشد.
همچنین نگهداری منظم اهمیت زیادی دارد. گرفتگی مسیر مکش، فرسودگی پروانه، ورود هوا به سیستم و مشکلات آببندی میتوانند عملکرد را از شرایط طراحی دور کنند. بنابراین بررسی دورهای تجهیزات کمک میکند نقطه بهترین راندمان پمپ برای مدت طولانی تری قابل دستیابی باقی بماند.
چه عواملی باعث دور شدن پمپ از BEP میشوند؟
شرایط واقعی یک سیستم در طول زمان ممکن است با شرایط اولیه طراحی تفاوت پیدا کند. تغییر قطر لوله ها، افزایش مقاومت مسیر، گرفتگی فیلترها، تغییر تعداد مصرفکنندهها، تغییر سطح مخزن یا تغییر مشخصات سیال میتواند نقطه کار را جا به جا کند. در نتیجه، نقطه بهترین راندمان پمپ که در زمان طراحی انتخاب شده بود، ممکن است با نقطه عملکرد واقعی فاصله پیدا کند.
یکی دیگر از عوامل مهم، انتخاب نادرست ظرفیت پمپ است. گاهی برای اطمینان از تأمین دبی موردنیاز، پمپی با ظرفیت بسیار بالاتر از نیاز واقعی انتخاب میشود. در این حالت، دستگاه ممکن است بیشتر زمان کاری خود را خارج از محدوده مناسب سپری کند. همچنین تغییرات سرعت، استفاده از شیرهای کنترل و تغییر وضعیت شبکه نیز روی نقطه کار اثر میگذارند.
در سیستم هایی که احتمال خرابی یا نشتی لوله وجود دارد، بررسی وضعیت شبکه اهمیت بیشتری پیدا میکند. استفاده از خدمات تشخیص ترکیدگی لوله با دستگاه در هشتگرد نمونهای از اقداماتی است که میتواند به شناسایی مشکل شبکه و جلوگیری از ادامه کار نامناسب تجهیزات کمک کند.
نقش نقطه بهترین راندمان پمپ در نگهداری و عیب یابی پمپ
بررسی نقطه بهترین راندمان پمپ میتواند در فرآیند عیبیابی نیز کاربرد داشته باشد. اگر پمپ در شرایطی کار کند که با مشخصات طراحی تفاوت زیادی دارد، بررسی علت تغییر نقطه کار ضروری است. افت فشار غیرعادی، افزایش جریان موتور، لرزش، صدای زیاد و کاهش دبی خروجی میتوانند نشانه وجود مشکل در پمپ یا شبکه باشند.
در برخی سیستمها، مشکل اصلی در خود پمپ نیست و نقص در لولهکشی باعث تغییر شرایط عملکرد شده است. بنابراین متخصص نگهداری باید همزمان وضعیت پمپ، شیرآلات، فیلترها، لوله ها و تجهیزات کنترلی را بررسی کند. در تکنسین شهر نیز توجه به عیب یابی اصولی تجهیزات و تأسیسات میتواند در شناسایی ریشهای مشکلات سیستم اهمیت داشته باشد.
نتیجه گیری؛ چرا شناخت BEP ضروری است؟
شناخت نقطه بهترین راندمان پمپ برای انتخاب، طراحی، بهره برداری و نگهداری سیستمهای پمپاژ اهمیت زیادی دارد. BEP نقطهای است که پمپ در آن بالاترین راندمان را ارائه میکند و معمولاً در شرایطی قرار دارد که تلفات هیدرولیکی و نیروهای نامطلوب داخلی کاهش مییابند. نزدیک نگه داشتن نقطه کار به این محدوده میتواند به کاهش مصرف انرژی، افزایش قابلیت اطمینان و کاهش هزینههای تعمیرات کمک کند.
در نهایت، نقطه بهترین راندمان پمپ یک شاخص کلیدی برای سنجش کیفیت عملکرد تجهیز است. انتخاب صحیح ظرفیت، پایش مستمر پارامترها و نگهداری اصولی میتواند کمک کند پمپ در محدوده ای کار کند که هم از نظر انرژی و هم از نظر استهلاک، شرایط مطلوب تری داشته باشد. برای بررسی تخصصی مشکلات تأسیسات و عملکرد تجهیزات نیز تکنسین شهر میتواند به عنوان یکی از منابع خدمات فنی مورد توجه قرار گیرد.
