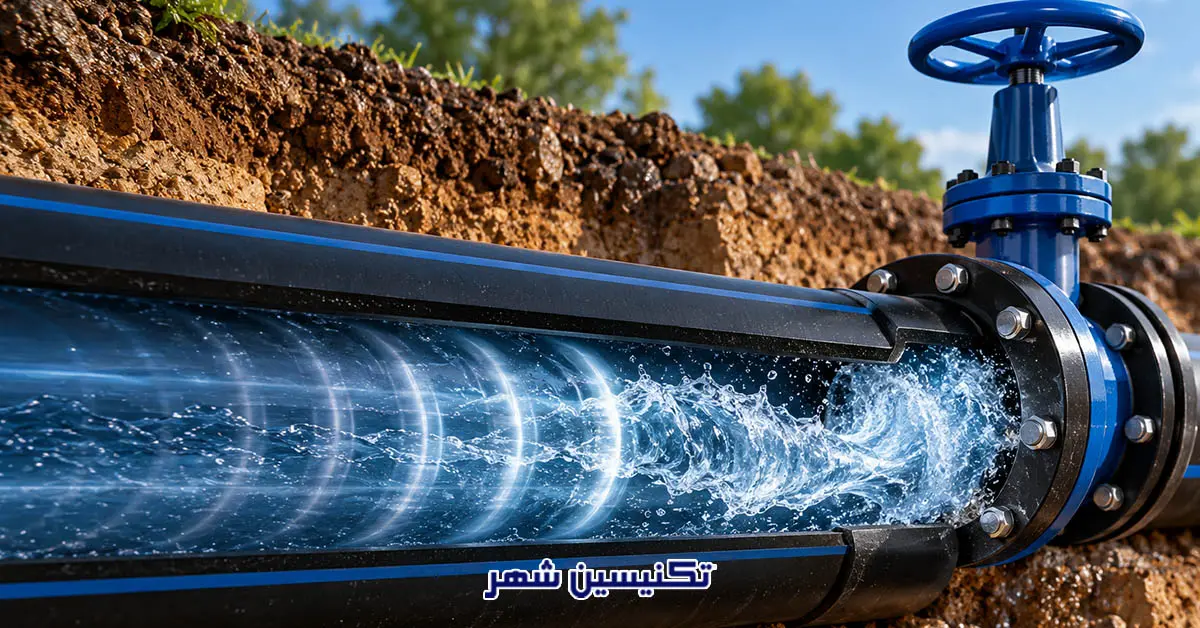

ضربه قوچ در لوله های پلی اتیلن یکی از پدیده‌های هیدرولیکی مهم در شبکه های انتقال و توزیع آب است که می‌تواند عملکرد سیستم لوله کشی را مختل کرده و در شرایط شدید، باعث آسیب به اتصالات، شیرآلات و تجهیزات کنترلی شود. این پدیده معمولاً زمانی رخ می‌دهد که سرعت جریان سیال به‌صورت ناگهانی تغییر کند و موج فشاری در طول مسیر لوله انتشار یابد. اگرچه لوله های پلی اتیلن به دلیل انعطاف پذیری و قابلیت تغییر شکل الاستیک، رفتار متفاوتی نسبت به لوله های فلزی دارند، اما در برابر افزایش فشارهای گذرا کاملاً مصون نیستند.
شناخت عوامل ایجاد ضربه قوچ در لوله های پلی اتیلن برای مهندسان تأسیسات، پیمانکاران شبکه‌های آبرسانی و متخصصان تعمیرات لوله اهمیت زیادی دارد. انتخاب صحیح قطر لوله، کنترل سرعت جریان و طراحی اصولی تجهیزات حفاظتی می‌تواند احتمال آسیب های ناشی از این پدیده را کاهش دهد. در ادامه، مکانیسم تشکیل موج فشار، عوامل تشدیدکننده و راهکارهای مهندسی کنترل آن بررسی می‌شوند.
ضربه قوچ در لوله های پلی اتیلن چگونه اتفاق می‌افتد؟
برای درک مکانیسم ضربه قوچ در لوله های پلی اتیلن باید رفتار جریان آب هنگام تغییرات ناگهانی سرعت بررسی شود. زمانی که آب با سرعت مشخصی درون لوله حرکت می‌کند، دارای انرژی جنبشی است. اگر شیر انتهایی مسیر به‌سرعت بسته شود یا پمپ ناگهان متوقف گردد، تغییر مومنتوم سیال باعث ایجاد موج فشار می‌شود.
این موج در امتداد لوله حرکت کرده و پس از برخورد با مرزهای هیدرولیکی، مانند مخازن، شیرها و انشعابات، ممکن است بازتاب پیدا کند. در نتیجه، بخش‌های مختلف شبکه افزایش یا کاهش فشار را تجربه می‌کنند.
در بررسی ضربه قوچ در لوله های پلی اتیلن باید توجه داشت که انعطاف پذیری دیواره لوله باعث کاهش سرعت انتشار موج نسبت به بسیاری از لوله‌های فلزی می‌شود. بااین‌حال، مقدار واقعی فشار گذرا به سرعت اولیه جریان، زمان بسته‌شدن شیر، ویژگی‌های سیال و مشخصات مکانیکی لوله بستگی دارد.
برای آشنایی با اصول اولیه این پدیده، مطالعه مقاله ضربه قوچ چیست؟ می‌تواند اطلاعات تکمیلی مناسبی درباره رفتار موج فشار در شبکه های آبرسانی ارائه دهد.

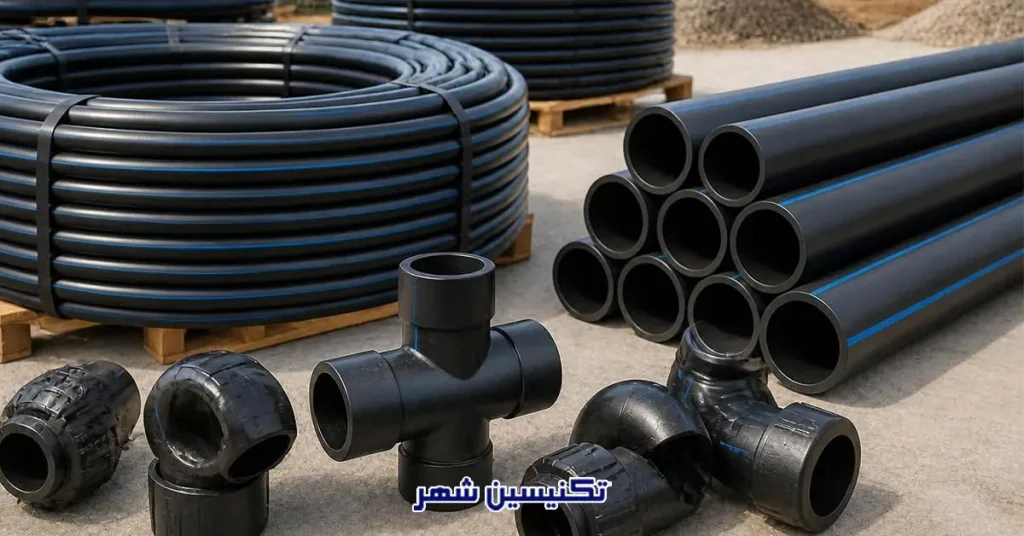

چرا لوله های پلی اتیلن با وجود انعطاف پذیری دچار ضربه قوچ می‌شوند؟
یکی از تصورات رایج این است که انعطاف پذیری پلی اتیلن می‌تواند به طور کامل از ایجاد ضربه قوچ جلوگیری کند. درحالی‌که این ویژگی تنها بخشی از انرژی موج فشاری را از طریق تغییر شکل دیواره لوله تحت تأثیر قرار می‌دهد.
در واقع، ضربه قوچ در لوله های پلی اتیلن همچنان ممکن است فشار داخلی را از محدوده مجاز طراحی فراتر ببرد. این مسئله به ویژه در شبکه هایی اهمیت دارد که پمپ‌های قدرتمند، شیرهای سریع بند یا تغییرات شدید دبی وجود دارند.
از سوی دیگر، رفتار ویسکوالاستیک پلی اتیلن باعث می‌شود پاسخ لوله به بارگذاری های گذرا وابسته به زمان باشد. این ویژگی می‌تواند بر سرعت موج، میرایی نوسانات و توزیع تنش در دیواره تأثیر بگذارد.
شدت ضربه قوچ در لوله های پلی اتیلن همچنین به نسبت قطر به ضخامت دیواره، دمای بهره برداری و شرایط مهار لوله وابسته است. بنابراین، انتخاب لوله صرفاً براساس فشار کاری اسمی، بدون بررسی فشارهای گذرا، همیشه برای تضمین ایمنی شبکه کافی نخواهد بود.
مهم ترین عوامل ایجاد ضربه قوچ در شبکه های پلی اتیلنی
عوامل متعددی در ایجاد ضربه قوچ در لوله های پلی اتیلن نقش دارند که بسیاری از آن‌ها به نحوه طراحی و بهره برداری سیستم مربوط می‌شوند. یکی از مهم‌ترین عوامل، بسته شدن سریع شیرهای کنترلی است. هنگامی که زمان بسته‌شدن شیر نسبت به زمان رفت و برگشت موج فشار کوتاه باشد، احتمال ایجاد افزایش فشار شدید بیشتر می‌شود.
توقف ناگهانی پمپ بر اثر قطع برق نیز می‌تواند باعث تغییر سریع سرعت جریان شود. در چنین شرایطی، ابتدا احتمال افت فشار و سپس بازگشت موج فشاری وجود دارد.
وجود هوای محبوس در نقاط مرتفع شبکه، عملکرد نامناسب شیرهای یکطرفه و تغییرات ناگهانی مصرف نیز از عوامل مؤثر هستند.
در تحلیل ضربه قوچ در لوله های پلی اتیلن باید شیب مسیر، طول خط انتقال، اختلاف ارتفاع و مشخصات تجهیزات نیز بررسی شوند. ترکیب این عوامل ممکن است شرایطی ایجاد کند که فشار لحظه‌ای از فشار طراحی فراتر رود و احتمال نشتی یا خرابی اتصالات افزایش یابد.
تأثیر ضربه قوچ بر اتصالات و محل های جوش پلی اتیلن
یکی از مهم ترین پیامدهای ضربه قوچ در لوله های پلی اتیلن، افزایش بارگذاری مکانیکی بر اتصالات و نقاط حساس شبکه است. اگرچه اتصالات جوش لب به لب و الکتروفیوژن در صورت اجرای صحیح می‌توانند عملکرد قابل‌اعتمادی داشته باشند، اما وجود نقص اجرایی یا شرایط بارگذاری نامناسب احتمال آسیب را افزایش می‌دهد.
موج فشار می‌تواند تنش‌های محیطی و محوری را در لوله تغییر دهد. در نقاطی مانند سه راهی ها، زانویی ها و انتهای خطوط، نیروهای نامتعادل هیدرولیکی نیز اهمیت پیدا می‌کنند.
تکرار ضربه قوچ در لوله های پلی اتیلن ممکن است همراه با ضعف اتصالات، حرکت نامناسب تکیه‌گاه‌ها یا فشار بیش‌ازحد، احتمال خرابی موضعی را افزایش دهد. به همین دلیل، بررسی اتصالات باید بخشی از برنامه بازرسی و نگهداری شبکه باشد.
آیا ضربه قوچ باعث ترکیدگی لوله پلی اتیلن می‌شود؟
ضربه قوچ در لوله های پلی اتیلن در شرایط شدید می‌تواند یکی از عوامل مؤثر در ترکیدگی یا شکست سیستم لوله کشی باشد. البته هر موج فشاری الزاماً باعث ترکیدگی نمی‌شود و احتمال خرابی به مقدار فشار، مدت بارگذاری، تعداد چرخه‌ها و وضعیت فنی لوله بستگی دارد.
اگر فشار لحظه‌ای از ظرفیت مجاز سیستم فراتر رود، ممکن است تغییر شکل بیش‌ازحد، آسیب به اتصالات یا شکست در نقاط دارای ضعف ساختاری اتفاق بیفتد.
در برخی شبکه‌ها، خرابی ابتدا به شکل نشتی‌های کوچک ظاهر می‌شود و با ادامه بهره‌برداری شدت پیدا می‌کند. همچنین فشارهای منفی شدید می‌توانند در شرایط خاص، خطر کمانش یا آسیب ناشی از جدایش ستون آب و بازگشت آن را ایجاد کنند.
پس از وقوع ضربه قوچ در لوله های پلی اتیلن، مشاهده افت فشار غیرعادی، افزایش مصرف آب یا رطوبت اطراف مسیر لوله ضرورت بررسی تخصصی را نشان می‌دهد. در چنین شرایطی، استفاده از خدمات تشخیص نشتی لوله آب می‌تواند به شناسایی محل احتمالی آسیب کمک کند.
بهترین روش های جلوگیری از ضربه قوچ در لوله های پلی اتیلن
کنترل ضربه قوچ در لوله های پلی اتیلن نیازمند ترکیبی از طراحی هیدرولیکی مناسب و انتخاب تجهیزات حفاظتی است. اولین اقدام، جلوگیری از تغییرات بسیار سریع سرعت جریان است. استفاده از شیرهای دارای زمان بسته شدن کنترل شده می‌تواند شدت نوسانات فشار را کاهش دهد.
در سیستم های پمپاژ، انتخاب راهکار مناسب برای راه‌اندازی و توقف تدریجی پمپ اهمیت دارد. البته استفاده از اینورتر به‌تنهایی تضمین‌کننده حذف تمام فشارهای گذرا، به ویژه هنگام قطع برق، نیست.
مخازن ضربه گیر، تجهیزات کنترل فشار گذرا و شیرهای هوا نیز بسته به شرایط شبکه قابل استفاده هستند. انتخاب و جانمایی این تجهیزات باید براساس تحلیل مهندسی انجام شود.
برای کاهش ضربه قوچ در لوله های پلی اتیلن، بررسی شرایط بحرانی مانند توقف اضطراری پمپ، بسته شدن شیر و تغییرات شدید مصرف ضروری است.
اهمیت شبیه سازی هیدرولیکی در کنترل ضربه قوچ
در خطوط انتقال طولانی، بررسی ضربه قوچ در لوله های پلی اتیلن صرفاً با محاسبات ساده فشار کافی نیست. رفتار واقعی شبکه تحت تأثیر انعکاس امواج، تغییرات ارتفاع، عملکرد پمپ‌ها و ویژگی‌های مکانیکی لوله قرار دارد.
برای تحلیل دقیق‌تر می‌توان از مدل‌های جریان گذرا و روش مشخصه‌ها استفاده کرد. این مدل‌ها امکان بررسی تغییرات فشار و دبی در نقاط مختلف شبکه را فراهم می‌کنند.
در شبیه سازی ضربه قوچ در لوله های پلی اتیلن، توجه به رفتار ویسکوالاستیک دیواره اهمیت ویژه‌ای دارد؛ زیرا استفاده از مدل کاملاً الاستیک ممکن است پاسخ واقعی موج فشار را به‌طور کامل بازنمایی نکند.
نتایج شبیه سازی به مهندسان کمک می‌کند محل مناسب نصب تجهیزات حفاظتی، زمان عملکرد شیرها و محدوده فشارهای بحرانی را تعیین کنند.
در پروژه های حساس، تحلیل سناریوهای مختلف بهره‌برداری و مقایسه فشارهای بیشینه و کمینه با محدودیت های مجاز سیستم، یکی از اقدامات ضروری برای کاهش ریسک خرابی محسوب می‌شود.

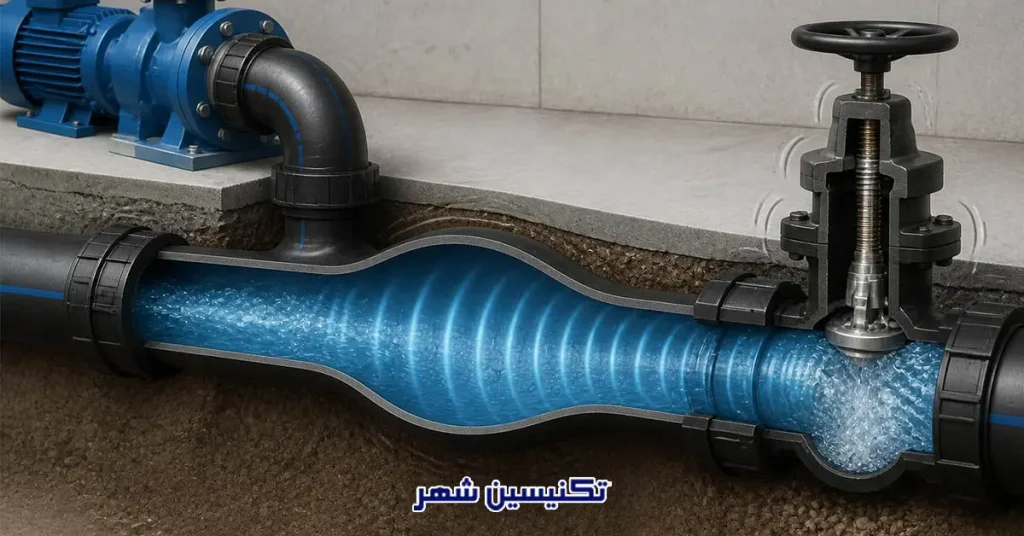

روش های عیب یابی و بررسی آسیب های ناشی از ضربه قوچ
عیب یابی ضربه قوچ در لوله های پلی اتیلن باید با بررسی سابقه بهره‌برداری شبکه آغاز شود. زمان وقوع صدا یا لرزش، وضعیت روشن و خاموش شدن پمپ‌ها، عملکرد شیرها و تغییرات فشار می‌تواند اطلاعات ارزشمندی درباره منشأ مشکل ارائه دهد.
در مرحله بعد، فشارهای گذرا باید با ابزار مناسب ثبت شوند. مقایسه داده‌های فشار با زمان عملکرد تجهیزات امکان شناسایی ارتباط میان تغییرات جریان و نوسانات فشار را فراهم می‌کند.
اگر نشتی یا افت فشار پایدار مشاهده شود، لازم است سلامت اتصالات و مسیر لوله نیز بررسی شود. روش‌های تشخیص محل نشتی بسته به جنس لوله، عمق دفن و شرایط محیطی انتخاب می‌شوند.
در مجموعه خدماتی تکنیسین شهر، بررسی مشکلات لوله کشی و شناسایی محل نشتی می‌تواند بخشی از فرایند عیب‌یابی باشد؛ اما تعیین علت هیدرولیکی ضربه قوچ در لوله های پلی اتیلن ممکن است به اندازه‌گیری تخصصی فشار و تحلیل مهندسی جداگانه نیاز داشته باشد.
تفاوت ضربه قوچ در لوله های پلی اتیلن و فلزی
یکی از تفاوت های مهم ضربه قوچ در لوله های پلی اتیلن با لوله های فلزی، سرعت انتشار موج فشار است. مدول الاستیسیته پایین تر پلی اتیلن باعث می‌شود سرعت موج در بسیاری از شرایط کمتر از لوله‌های فولادی باشد.
این ویژگی می‌تواند مقدار افزایش فشار ناشی از تغییر سریع سرعت جریان را کاهش دهد. بااین‌حال، رفتار سیستم تنها به جنس لوله محدود نمی‌شود و عواملی مانند ضخامت دیواره، شرایط نصب و مشخصات تجهیزات نیز تأثیرگذار هستند.
در لوله های فلزی، سرعت موج معمولاً بالاتر است و پاسخ فشار می‌تواند سریع‌تر اتفاق بیفتد. در مقابل، پلی اتیلن به دلیل رفتار وابسته به زمان، ویژگی‌های متفاوتی در میرایی نوسانات دارد.
اگر آسیب باعث نشتی در مسیرهای مدفون شده باشد، خدمات تشخیص ترکیدگی لوله با دستگاه شرق تهران می‌تواند برای بررسی موضعی و یافتن محل آسیب مورد استفاده قرار گیرد. البته تشخیص قطعی علت خرابی نیازمند تحلیل شرایط هیدرولیکی شبکه است.
جمع بندی
ضربه قوچ در لوله های پلی اتیلن پدیده‌ای است که در اثر تغییرات ناگهانی سرعت جریان ایجاد می‌شود و در صورت کنترل نشدن می‌تواند عملکرد شبکه آبرسانی را تحت تأثیر قرار دهد. اگرچه انعطاف‌پذیری پلی‌اتیلن در کاهش سرعت انتشار موج فشار مؤثر است، اما این ویژگی به معنای حذف خطر آسیب نیست.
برای مدیریت ضربه قوچ در لوله های پلی اتیلن باید طراحی هیدرولیکی، انتخاب رده فشاری مناسب، عملکرد تجهیزات کنترلی و کیفیت اجرای اتصالات به صورت هم زمان بررسی شوند. ثبت فشارهای گذرا و انجام شبیه‌سازی در شبکه‌های حساس نیز می‌تواند به شناسایی نقاط بحرانی کمک کند.
در صورت مشاهده نشتی، افت فشار غیرعادی یا آسیب به اتصالات، بررسی سریع شبکه اهمیت زیادی دارد. مجموعه تکنیسین شهر می‌تواند در زمینه شناسایی نشتی و بررسی مشکلات مرتبط با لوله کشی خدمات ارائه دهد. تشخیص دقیق علت ایجاد موج فشار و اجرای راهکارهای حفاظتی نیز باید براساس ارزیابی تخصصی سیستم انجام شود.
