سیستم لوله کشی پوش فیت یکی از روش های پرکاربرد برای اجرای شبکه فاضلاب ساختمان های مسکونی، تجاری و اداری است. سرعت نصب، اتصال سوکتی، وجود واشر آب بندی و امکان جداسازی برخی اتصالات برای تعمیرات، این سیستم را به گزینه ای مناسب برای بسیاری از پروژه های ساختمانی تبدیل کرده است. با این حال، کیفیت نهایی شبکه تنها به مرغوبیت لوله و اتصالات وابسته نیست، بلکه اجرای اصولی و رعایت جزئیات فنی نیز نقش تعیین کننده‌ای دارند.
آشنایی با نحوه اجرای لوله پوش فیت به مجریان کمک می‌کند مسیر لوله کشی را دقیق تر طراحی کنند، اتصالات را بدون آسیب نصب کنند و احتمال نشتی یا گرفتگی را کاهش دهند. برای آشنایی بیشتر با عوامل خرابی سیستم، بررسی مقاله معایب لوله پوش فیت نیز می‌تواند به شناخت محدودیت ها و نکات نگهداری این شبکه کمک کند.
در این مقاله، مراحل اجرای این سیستم از بررسی نقشه و انتخاب تجهیزات تا نصب، مهار لوله‌ها و آزمایش نهایی بررسی می‌شود. همچنین نکات مهمی را معرفی می‌کنیم که رعایت آنها می‌تواند از دوباره کاری و هزینه‌های اضافی جلوگیری کند.
۱. آشنایی با سیستم پوش فیت و اجزای موردنیاز
پیش از شروع نصب و نحوه اجرای لوله پوش فیت، باید ساختار سیستم پوش فیت و کاربرد اجزای مختلف آن را بشناسید. این شبکه معمولاً از لوله های مستقیم، زانویی‌ها، سه‌راهی‌ها، تبدیل ها، سیفون ها، اتصالات انشعابی و واشرهای آب‌بندی تشکیل می‌شود. در بسیاری از مدل ها، یک سر لوله به صورت سوکت طراحی شده و اتصال با وارد کردن سر دیگر لوله به داخل آن انجام می‌گیرد.
در نحوه اجرای لوله پوش فیت باید توجه داشت که همه اتصالات ظاهری مشابهی ندارند و هرکدام برای موقعیت مشخصی طراحی شده‌اند. برای مثال، زانویی جهت تغییر مسیر را مشخص می‌کند و سه‌راهی امکان ایجاد انشعاب را فراهم می‌سازد. قطر لوله ها نیز باید براساس نقشه، تعداد تجهیزات بهداشتی و ظرفیت موردنیاز شبکه انتخاب شود.
استفاده از قطعات هم ساز، واشر سالم و محصولات دارای مشخصات فنی معتبر اهمیت زیادی دارد. پیش از نصب، لوله ها و اتصالات را از نظر ترک، شکستگی، تغییر شکل و آلودگی بررسی کنید تا قطعه معیوب وارد شبکه نشود.
۲. بررسی نقشه و تعیین مسیر لوله کشی
اولین اقدام اجرایی در نحوه اجرای لوله پوش فیت، بررسی نقشه تأسیسات و مشخص کردن مسیر عبور لوله های فاضلاب است. محل سرویس‌های بهداشتی، آشپزخانه، کفشورها، رایزرها و خروجی اصلی باید پیش از شروع کار مشخص باشد. این مرحله کمک می‌کند تعداد اتصالات، طول لوله ها و محل انشعاب ها با دقت بیشتری تعیین شوند.
یکی از مهم ترین نکات در نحوه اجرای لوله پوش فیت، جلوگیری از ایجاد تغییر مسیرهای غیرضروری است. هرچه مسیر لوله کشی اصولی تر طراحی شود، احتمال افت عملکرد، تجمع رسوبات و دشواری تعمیرات کاهش پیدا می‌کند. البته ساده‌سازی مسیر نباید باعث حذف اتصالات موردنیاز یا ایجاد شیب نامناسب شود.

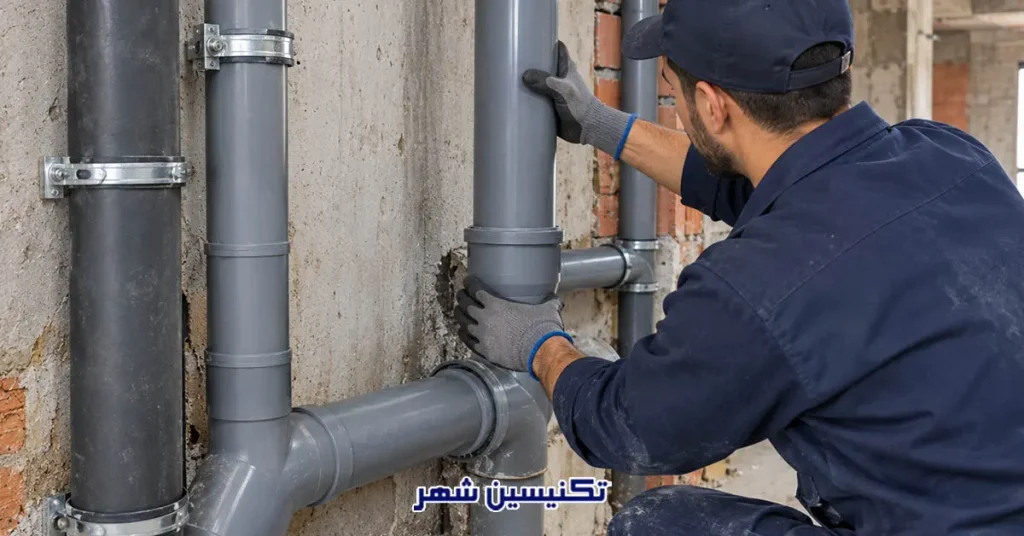

۳. انتخاب قطر لوله و اتصالات مناسب
قطر لوله یکی از عوامل اصلی در عملکرد صحیح شبکه فاضلاب است. انتخاب قطر نامناسب می‌تواند تخلیه آب را مختل کند یا ظرفیت شبکه را با نیاز واقعی ساختمان ناسازگار سازد. به همین دلیل، قطر لوله نباید صرفاً براساس تجربه شخصی یا قطر لوله های موجود در بازار انتخاب شود.
در نحوه اجرای لوله پوش فیت، قطر هر بخش باید مطابق نقشه محاسباتی، نوع مصرف کننده، دبی فاضلاب و ضوابط تأسیسات ساختمان تعیین شود. برای مثال، مسیر تخلیه یک وسیله بهداشتی ممکن است به قطر متفاوتی نسبت به رایزر اصلی نیاز داشته باشد.
علاوه بر قطر، زاویه اتصالات و سازگاری آنها با یکدیگر نیز اهمیت دارد. استفاده از تبدیل نامناسب یا چند زانویی غیرضروری می‌تواند اجرای شبکه را دشوار کند. بهتر است پیش از خرید، فهرست قطعات موردنیاز تهیه شود تا در حین نصب مجبور به استفاده از اتصالات نامتناسب نشوید.
توجه به ویژگی های فنی محصولات و دستورالعمل سازنده نیز ضروری است، زیرا روش نصب، محدوده کاربرد و الزامات نگهداری ممکن است میان محصولات مختلف تفاوت داشته باشد.
۴. آماده سازی و برش اصولی لوله پوش فیت
پس از تعیین مسیر و تهیه تجهیزات، نوبت به اندازه گیری و برش لوله ها می‌رسد. طول هر قطعه باید با توجه به فاصله اتصالات، فضای نصب و دستورالعمل محصول مشخص شود. اندازه گیری دقیق در این مرحله از ایجاد فاصله های نامناسب و اعمال فشار اضافی به شبکه جلوگیری می‌کند.
در نحوه اجرای لوله پوش فیت، برش لوله باید صاف، عمود و بدون ایجاد ترک یا لهیدگی باشد. برای این کار از ابزار مناسب برش لوله پلاستیکی استفاده کنید. پس از برش، لبه ها را طبق دستورالعمل سازنده پلیسه گیری کنید تا زبری و براده های باقی مانده به واشر آسیب نزنند.
سطح خارجی سر لوله و داخل سوکت باید تمیز و عاری از شن، گرد و غبار، روغن و مواد اضافی باشد. وجود آلودگی ممکن است مانع نشستن صحیح واشر شود و کیفیت آب‌بندی را کاهش دهد.
پیش از اتصال نهایی، قطعات را به‌صورت آزمایشی کنار یکدیگر قرار دهید تا از تناسب طول ها و جهت اتصالات مطمئن شوید. این کار به‌ویژه در مسیرهای پرتراکم و محل عبور لوله از سقف کاذب اهمیت زیادی دارد.

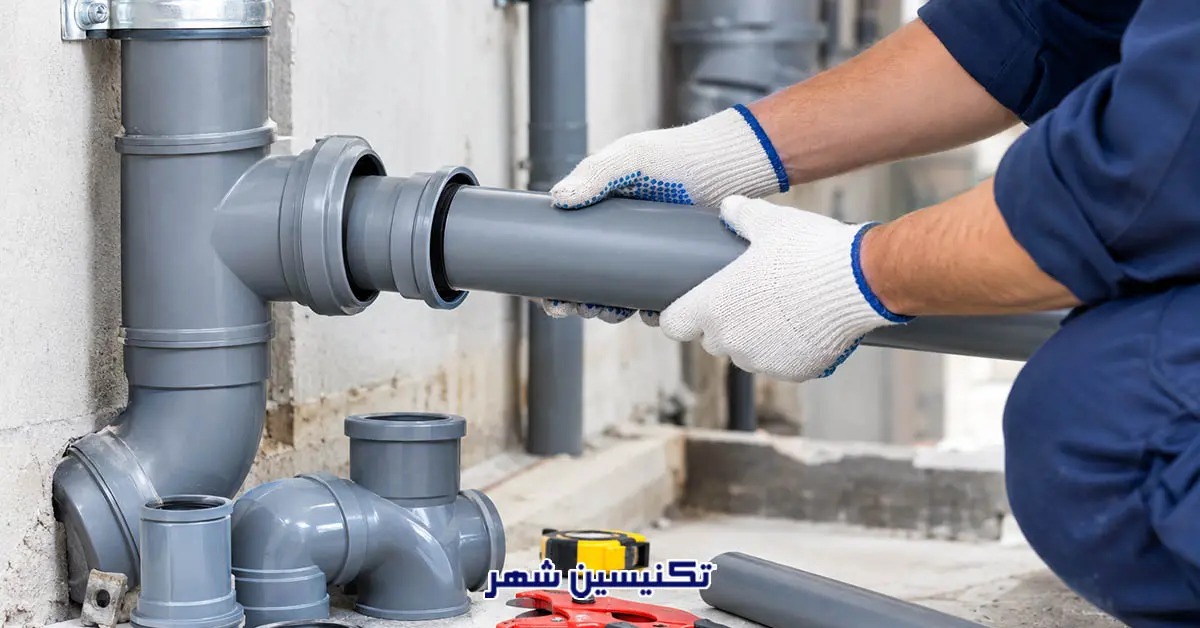

۵. روش صحیح اتصال لوله ها و نصب واشر
اتصال در سیستم پوش فیت معمولاً با قرار گرفتن سر لوله در سوکت مجهز به واشر انجام می‌شود. بااین‌حال، کیفیت اتصال به سلامت واشر، تمیزی سطوح و اجرای صحیح مراحل نصب وابسته است.
در نحوه اجرای لوله پوش فیت، ابتدا واشر را بررسی کنید تا از جای گیری صحیح، تمیزی و نبود پارگی یا پیچ‌خوردگی آن مطمئن شوید. سپس در صورت نیاز و مطابق دستورالعمل سازنده، از روان کننده مجاز و سازگار با واشر استفاده کنید. استفاده از روغن، گریس یا مواد نامناسب می‌تواند به آب بند آسیب برساند و نباید بدون تأیید سازنده انجام شود.
سر لوله را در راستای سوکت قرار دهید و بدون وارد کردن ضربه های شدید، آن را به‌آرامی وارد اتصال کنید. کج وارد کردن لوله یا اعمال نیروی بیش‌ازحد ممکن است باعث جا به جایی واشر شود. در برخی سیستم ها باید فاصله انبساطی مشخصی باقی بماند؛ بنابراین، عمق ورود لوله را دقیقاً براساس دستورالعمل همان محصول تنظیم کنید.
اگر نشانه هایی مانند رطوبت موضعی، بوی فاضلاب یا لکه روی سقف مشاهده شد، باید منشأ مشکل به صورت دقیق بررسی شود. در چنین شرایطی، انتخاب روش مناسب برای آب بندی لوله فاضلاب به نوع اتصال، محل نشتی و وضعیت دسترسی بستگی دارد.
۶. رعایت شیب استاندارد در لوله کشی فاضلاب
شیب بندی صحیح یکی از مهم ترین عوامل در عملکرد شبکه فاضلاب ثقلی است. اگر شیب کمتر از مقدار طراحی باشد، امکان تجمع مواد جامد و ایجاد رسوب افزایش پیدا می‌کند. در مقابل، شیب نامناسب یا بیش‌ازحد نیز می‌تواند عملکرد جریان را مختل کند، بنابراین، شیب باید مطابق قطر لوله، شرایط جریان و ضوابط فنی تعیین شود.
در نحوه اجرای لوله پوش فیت، شیب مسیر باید با ابزار اندازه گیری مناسب کنترل شود و تنها به ظاهر لوله یا تجربه نصاب اتکا نشود. تراز لیزری، تراز بنایی یا ابزارهای تخصصی تأسیسات می‌توانند برای کنترل مسیر به کار بروند.
شیب مناسب برای تمام قطرها و مسیرها یکسان نیست. مقدار نهایی باید براساس نقشه مصوب و مقررات مربوط به طراحی شبکه فاضلاب انتخاب شود، نه یک عدد ثابت برای تمام پروژه ها.
۷. نصب بست ها و مهار لوله ها
پس از اتصال لوله ها، باید شبکه به درستی مهار شود. بست‌ها وظیفه دارند وزن لوله و محتویات آن را تحمل کنند و از جا به جایی، لرزش یا افتادگی مسیر جلوگیری به عمل آورند. فاصله بست‌ها به قطر لوله، جهت نصب، نوع محصول و دستورالعمل سازنده بستگی دارد.
در نحوه اجرای لوله پوش فیت، محل بست‌ها باید به گونه ای انتخاب شود که اتصال ها تحت فشار اضافی قرار نگیرند و شیب طراحی‌شده حفظ شود. در مسیرهای افقی، مهار ناکافی می‌تواند به ایجاد افتادگی بین تکیه‌گاه‌ها منجر شود. در رایزرهای عمودی نیز وزن لوله ها باید با تکیه گاه های مناسب کنترل شود.
نکته مهم دیگر، توجه به انبساط و انقباض حرارتی است. برخی سیستم های پوش فیت برای حرکت طولی کنترل شده طراحی شده‌اند، بنابراین، نباید تمام بست‌ها بدون توجه به نقش آنها به‌صورت یکسان و کاملاً صلب نصب شوند. نوع بست ثابت و لغزشی، محل استفاده و فاصله آنها باید مطابق دستورالعمل سیستم انتخاب شود.
در پایان، کل مسیر را بازبینی کنید تا لوله ها بدون پیچش، تنش اضافی و تغییر شیب در جای خود قرار گرفته باشند.
۸. اجرای صحیح رایزرها و انشعاب های فاضلاب
رایزر فاضلاب یکی از بخش‌های اصلی شبکه ساختمان است که فاضلاب طبقات مختلف را به مسیر اصلی انتقال می‌دهد. طراحی و نصب صحیح این قسمت، علاوه بر عملکرد مناسب، در کاهش صدا، جلوگیری از نشتی و سهولت تعمیرات نقش دارد.
در نحوه اجرای لوله پوش فیت برای رایزرها، باید محل انشعاب‌ها، جهت جریان، فضای عبور از طبقات و امکان دسترسی به اتصالات بررسی شود. استفاده از سه‌راهی یا زانویی نامناسب ممکن است باعث ایجاد اختلال در ورود جریان به رایزر شود. همچنین محل اتصال شاخه‌های افقی باید مطابق اصول طراحی شبکه فاضلاب انتخاب شود.
در ساختمان‌های چندطبقه، عبور لوله از سقف ها و دیوارها نیازمند توجه به الزامات اجرایی، آب‌بندی محل نفوذ و ضوابط حریق است. فضای اطراف لوله نباید بدون بررسی شرایط پروژه با مصالح نامناسب پر شود.

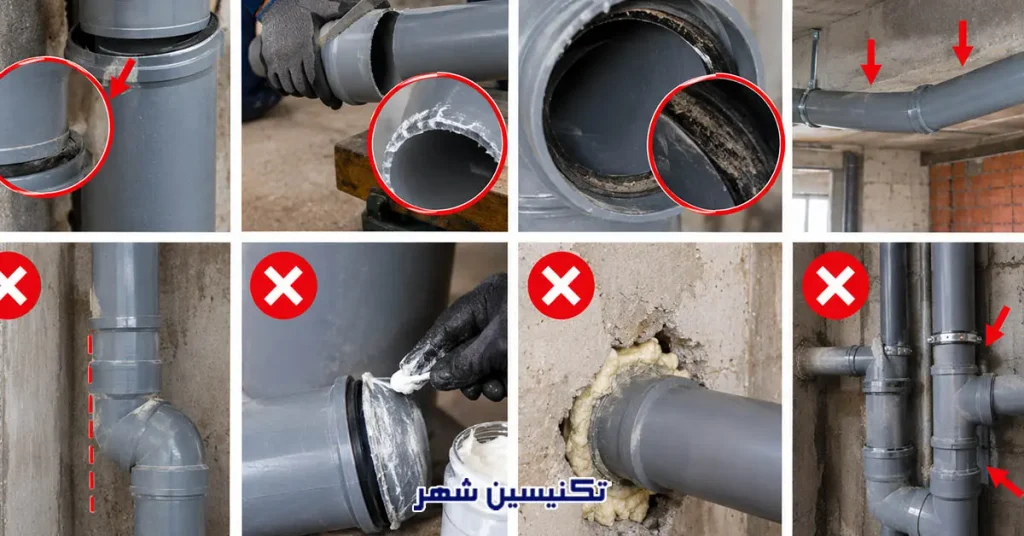

اشتباهات رایج در نحوه اجرای لوله پوش فیت
بخش قابل توجهی از مشکلات شبکه فاضلاب ناشی از اشتباهات اجرایی قابل پیشگیری است. استفاده از لوله و اتصالات ناسازگار، برش غیراصولی، نصب واشر آسیب دیده و رعایت نکردن شیب از مهم‌ترین مواردی هستند که ممکن است عملکرد شبکه را مختل کنند.
برای اجرای بهتر، نحوه اجرای لوله پوش فیت باید براساس دستورالعمل سازنده و نقشه تأسیسات دنبال شود. وارد کردن لوله به سوکت با زاویه نامناسب، استفاده از روان کننده غیراستاندارد و اعمال ضربه شدید نیز از خطاهای متداول هستند. همچنین اگر فاصله بست ها زیاد باشد، احتمال افتادگی لوله و برهم خوردن شیب افزایش پیدا می‌کند.
در پروژه های واقع در مناطق شهری، از جمله موارد نیازمند نشت یابی لوله شمال تهران، بررسی تخصصی می‌تواند از تخریب غیرضروری و افزایش هزینه تعمیر جلوگیری کند.
برای پیشگیری از این مشکلات، بهتر است تمام مراحل از آماده سازی تا آزمایش نهایی طبق یک چک لیست اجرایی کنترل شوند. در صورت مشاهده نشتی، به جای افزودن مواد درزگیر به اطراف اتصال، محل دقیق ایراد را مشخص و قطعه معیوب را به روش اصولی اصلاح یا تعویض کنید.
و در آخر؛ چرا نحوه اجرای لوله پوش فیت را به متخصص بسپاریم؟
اجرای شبکه فاضلاب به شناخت نقشه های تأسیساتی، انتخاب اتصالات مناسب، رعایت شیب، نصب صحیح بست ها و توانایی تشخیص خطاهای اجرایی نیاز دارد. هرگونه بی دقتی در این مراحل ممکن است باعث نشتی پنهان، گرفتگی یا آسیب به اجزای ساختمان شود.
اگرچه آشنایی با نحوه اجرای لوله پوش فیت برای کارفرمایان و افراد علاقه‌مند مفید است، اجرای شبکه‌های پیچیده بهتر است به متخصصان تأسیسات سپرده شود. مجری باتجربه می‌تواند پیش از نصب، مسیر را بررسی کند، تجهیزات مناسب را انتخاب کند و مراحل آزمایش را براساس شرایط پروژه انجام دهد.
