لوله های پلیمری به دلیل وزن کم، مقاومت در برابر خوردگی، انعطاف پذیری و سهولت نصب، جایگاه مهمی در تأسیسات ساختمانی و شبکه‌های انتقال آب پیدا کرده‌اند. بااین‌حال، رفتار مکانیکی این لوله ها در طول زمان با لوله‌های فلزی تفاوت دارد. یکی از مهم‌ترین ویژگی‌های آنها، پدیده خزش در لوله های پلیمری است که می‌تواند بر تغییر شکل، مقاومت بلند مدت و طول عمر سیستم لوله‌کشی تأثیر بگذارد.
خزش به تغییر شکل وابسته به زمان یک ماده تحت تنش ثابت یا پایدار گفته می‌شود. این پدیده حتی زمانی اتفاق می‌افتد که تنش وارد شده کمتر از مقاومت کوتاه مدت ماده باشد. در شبکه‌های لوله‌کشی، فشار داخلی آب، دمای سیال و شرایط نصب می‌توانند شدت این رفتار را تغییر دهند.
شناخت این پدیده برای مهندسان تأسیسات، پیمانکاران و مالکان ساختمان اهمیت زیادی دارد، زیرا طراحی نامناسب یا انتخاب لوله غیراستاندارد ممکن است در بلندمدت به تغییر شکل اتصالات، افزایش احتمال نشتی و کاهش قابلیت اطمینان شبکه منجر شود.
خزش در لوله های پلیمری چیست و چگونه اتفاق می‌افتد؟

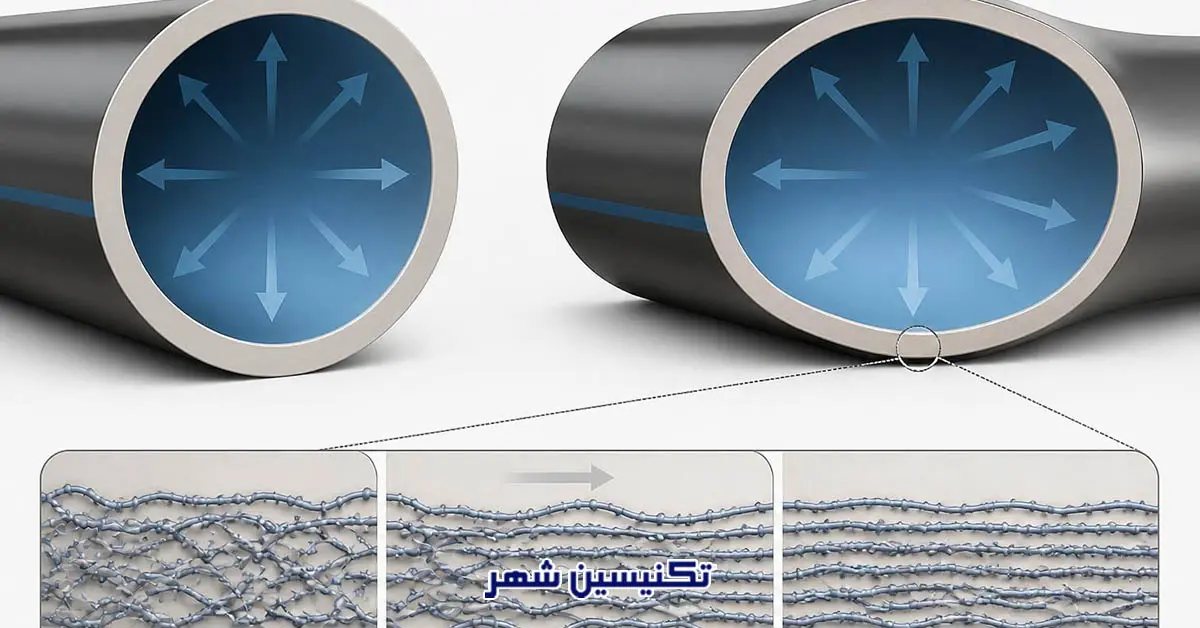

برای درک خزش در مواد پلیمری باید ابتدا ساختار مولکولی آنها را بررسی کرد. پلیمرها از زنجیره های بلند مولکولی تشکیل شده‌اند که تحت تأثیر نیرو و دما می‌توانند جا به جایی های تدریجی داشته باشند. زمانی که لوله برای مدت طولانی تحت فشار قرار می‌گیرد، بخشی از تغییر شکل آن به صورت وابسته به زمان ادامه پیدا می‌کند.
برخلاف تغییر شکل الاستیک که پس از حذف نیرو عمدتاً به حالت اولیه بازمی‌گردد، تغییر شکل ناشی از خزش ممکن است شامل مؤلفه‌های برگشت‌پذیر تأخیری و دائمی باشد.
در لوله های پلی اتیلن، پلی پروپیلن و سایر ترموپلاستیک ها، رفتار ویسکوالاستیک نقش اساسی در این فرآیند دارد. برای مثال، فشار داخلی آب باعث ایجاد تنش محیطی در دیواره لوله می‌شود و استمرار این تنش می‌تواند کرنش وابسته به زمان ایجاد کند.
نکته مهم این است که وقوع این رفتار لزوماً نشانه خرابی لوله نیست. محصولات استاندارد با درنظرگرفتن مقاومت بلندمدت مواد طراحی می‌شوند؛ بنابراین خطر اصلی زمانی افزایش پیدا می‌کند که شرایط بهره‌برداری از محدوده طراحی فراتر برود.
مهم ترین عوامل مؤثر بر شدت خزش در لوله های پلیمری
شدت خزش به مجموعه‌ای از عوامل مکانیکی، حرارتی و ساختاری وابسته است. بررسی این متغیرها به انتخاب لوله مناسب و پیشگیری از خرابی زودهنگام کمک می‌کند.
- فشار داخلی سیال: افزایش فشار باعث افزایش تنش محیطی دیواره لوله می‌شود. در نتیجه، اگر فشار از محدوده مجاز طراحی فراتر برود، احتمال تغییر شکل بلندمدت افزایش می‌یابد.
- دمای محیط و سیال: افزایش دما معمولاً حرکت زنجیره های مولکولی را تسهیل می‌کند و سرعت تغییر شکل وابسته به زمان را بالا می‌برد.
- نوع ماده پلیمری: ساختار مولکولی، میزان بلورینگی، وزن مولکولی و فرمولاسیون مواد بر مقاومت بلندمدت تأثیر دارند.
- ضخامت دیواره: در شرایط یکسان، افزایش ضخامت دیواره نسبت به قطر می‌تواند تنش محیطی ناشی از فشار داخلی را کاهش دهد.
- مدت بارگذاری: هرچه لوله مدت بیشتری تحت تنش قرار داشته باشد، امکان تجمع تغییر شکل بیشتر می‌شود.
در صورت مشاهده افت فشار یا رطوبت غیرعادی، استفاده از خدمات تشیص نشتی لوله آب می‌تواند به شناسایی محل آسیب کمک کند؛ البته تشخیص علت اصلی نیازمند بررسی فنی بیشتری است.
بررسی مراحل خزش و رفتار مکانیکی لوله در طول زمان
رفتار خزش در پلیمرها معمولاً با بررسی منحنی کرنش برحسب زمان تحلیل می‌شود. در بسیاری از مدل‌های مهندسی، سه مرحله برای رفتار مواد تحت بارگذاری بلند مدت معرفی می‌شود؛ هرچند همه لوله‌های پلیمری در شرایط بهره برداری الزاماً این سه مرحله را تجربه نمی‌کنند.
- تغییر شکل اولیه: پس از اعمال بار، تغییر شکل الاستیک اولیه رخ می‌دهد و سپس کرنش وابسته به زمان ادامه پیدا می‌کند. در برخی شرایط، سرعت افزایش کرنش به‌تدریج کاهش می‌یابد.
- رفتار بلند مدت: تغییر شکل در طول زمان ادامه پیدا می‌کند. سرعت آن به دما، سطح تنش و ساختار ماده بستگی دارد و ممکن است روندی تقریباً پایدار یا کاهشی داشته باشد.
- تغییر شکل شتاب دار: در تنش های شدید یا شرایط نامناسب، آسیب تجمعی می‌تواند به افزایش سریع تغییر شکل و در نهایت شکست منجر شود.
در طراحی لوله های تحت فشار، مهندسان تلاش می‌کنند شرایط کاری به‌گونه‌ای باشد که تغییر شکل و احتمال شکست در طول عمر طراحی در محدوده قابل قبول باقی بماند.

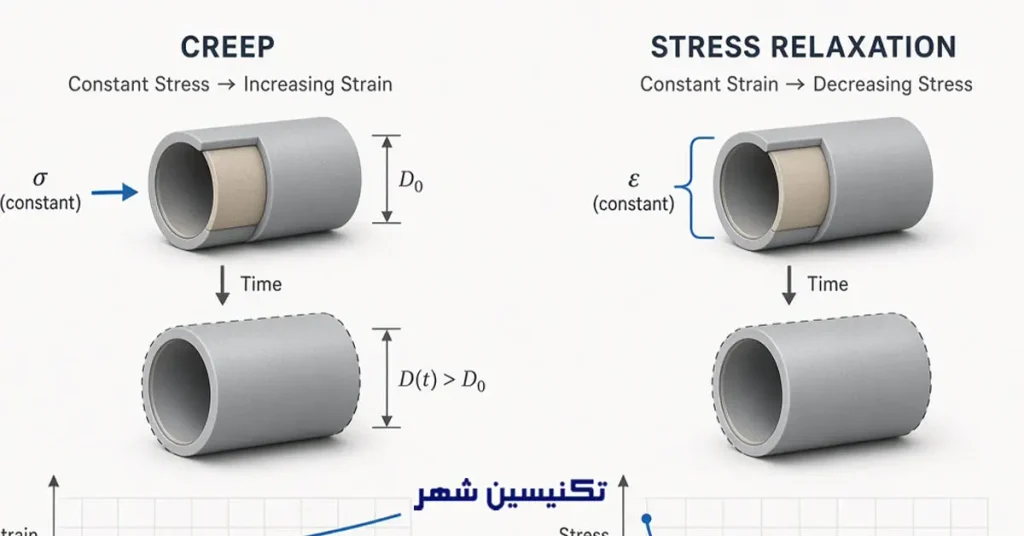

تفاوت خزش ها و تنش زدایی در لوله های پلیمری
یکی از نکات تخصصی در بررسی رفتار پلیمرها، تفاوت میان خزش و پدیده آرامش تنش است. این دو رفتار از خاصیت ویسکوالاستیک مواد ناشی می‌شوند، اما شرایط وقوع آنها متفاوت است.
در حالت اول، ماده تحت تنش تقریباً ثابت قرار دارد و میزان کرنش آن در طول زمان تغییر می‌کند. برای مثال، در یک آزمایش کششی با بار ثابت، نمونه پلیمری به تدریج تغییر طول می‌دهد.
در مقابل، در پدیده آرامش تنش، تغییر شکل ثابت نگه داشته می‌شود و تنش داخلی ماده به مرور کاهش می‌یابد.
این تفاوت در اتصالات مکانیکی، بست ها و محل های مهار لوله اهمیت دارد. اگر یک قطعه پلیمری برای مدت طولانی تحت تغییر شکل ثابت قرار بگیرد، کاهش نیروی تماس ممکن است بر عملکرد آب بندی تأثیر بگذارد.
به همین دلیل، انتخاب اتصالات استاندارد، رعایت دستورالعمل سازنده و اجرای صحیح تعمیرات لوله های آب ساختمانی برای حفظ عملکرد شبکه ضروری است.
تأثیر خزش بر طول عمر و مقاومت لوله های پلی اتیلن
لوله های پلی اتیلن به دلیل انعطاف پذیری، مقاومت شیمیایی و عملکرد مناسب در شبکه های انتقال آب کاربرد گسترده‌ای دارند. بااین‌حال، مقاومت کوتاه مدت آنها به‌تنهایی معیار مناسبی برای تعیین عمر مفید نیست.
در این محصولات، خزش و رفتار شکست وابسته به زمان باید در کنار مقاومت در برابر رشد آهسته ترک و سایر عوامل تخریب بررسی شوند.
برای ارزیابی مقاومت بلند مدت لوله های پلی اتیلن، از آزمون‌های فشار هیدرواستاتیک و مدل‌های برون‌یابی استفاده می‌شود. استاندارد ISO 9080 یکی از مراجع شناخته شده برای تحلیل داده های مقاومت بلندمدت مواد ترموپلاستیک است.
همچنین رده بندی موادی مانند PE80 و PE100 بر اساس حداقل مقاومت موردنیاز یا MRS انجام می‌شود.
انتخاب صحیح رده فشاری، نسبت ابعادی استاندارد SDR و شرایط دمایی بهره‌برداری، نقش تعیین‌کننده‌ای در کنترل تغییر شکل و کاهش احتمال خرابی دارد. بنابراین نمی‌توان صرفاً بر اساس ضخامت ظاهری یا انعطاف‌پذیری لوله درباره کیفیت آن قضاوت کرد.
نقش دما و فشار در افزایش تغییر شکل لوله ها
دما و فشار دو متغیر اصلی در تحلیل خزش لوله‌های پلیمری محسوب می‌شوند. افزایش هم زمان این عوامل می‌تواند اثر قابل توجهی بر رفتار مکانیکی ماده داشته باشد.
برای درک این موضوع، می‌توان تنش محیطی تقریبی در یک لوله جدارنازک را با رابطه زیر بررسی کرد:
σ = (P × D) / (2t)
در این رابطه:
- σ: تنش محیطی
- P: فشار داخلی
- D: قطر میانگین لوله
- t: ضخامت دیواره
این رابطه یک تقریب برای لوله‌های جدارنازک است و برای طراحی دقیق باید از روابط و استانداردهای متناسب با هندسه لوله استفاده شود.
افزایش فشار داخلی، تنش دیواره را افزایش می‌دهد. از طرف دیگر، افزایش دما معمولاً باعث کاهش مقاومت بلندمدت مواد ترموپلاستیک می‌شود.
برای مثال، لوله ای که برای انتقال آب سرد طراحی شده است، الزاماً برای انتقال مداوم آب گرم با همان فشار مناسب نیست. به همین دلیل، استفاده از ضرایب کاهش فشار مجاز در دماهای بالاتر و توجه به مشخصات فنی سازنده اهمیت زیادی دارد.
آیا پدیده خزش می‌تواند باعث نشتی و ترکیدگی لوله شود؟
خزش به تنهایی به معنای ایجاد نشتی یا ترکیدگی نیست؛ اما در شرایط نامناسب می‌تواند یکی از عوامل مؤثر در کاهش قابلیت اطمینان شبکه باشد.
زمانی که لوله تحت تنش بیش از حد قرار بگیرد، تغییر شکل تدریجی ممکن است باعث افزایش تمرکز تنش در برخی نواحی شود. اتصالات نامناسب، نقاط مهار شده و بخش های دارای آسیب اولیه می‌توانند نسبت به این شرایط حساس‌تر باشند.
از طرف دیگر، شکست بلندمدت لوله‌های پلیمری ممکن است تحت تأثیر رشد آهسته ترک، خستگی ناشی از فشارهای متناوب یا تخریب حرارتی و شیمیایی رخ دهد.
در ساختمان هایی که رطوبت به دیوار یا کف نفوذ کرده است، خدمات رفع نم و رطوبت باید پس از شناسایی و برطرف کردن منشأ ورود آب انجام شود. سایت خدماتی تکنیسین شهر می‌تواند در زمینه بررسی مشکلات لوله کشی و شناسایی نشتی‌های ساختمانی مورد توجه قرار گیرد.
راهکارهای تخصصی برای کاهش خزش در سیستم های لوله کشی
کنترل خزش در شبکه های پلیمری نیازمند ترکیبی از طراحی اصولی، انتخاب مواد مناسب و اجرای صحیح است. هیچ روش واحدی نمی‌تواند تمام عوامل مؤثر بر تغییر شکل بلند مدت را حذف کند.
انتخاب لوله استاندارد: استفاده از محصولاتی با مشخصات فنی معتبر و رده فشاری متناسب با شرایط بهره برداری.
کنترل فشار کاری: جلوگیری از فشارهای بیش از حد و استفاده از تجهیزات تنظیم فشار در صورت نیاز.
مدیریت دمای سیال: انتخاب جنس و کلاس کاربردی لوله بر اساس دمای واقعی و مدت کارکرد.
اجرای صحیح اتصالات: رعایت دستورالعمل جوشکاری، نصب و آب‌بندی برای جلوگیری از تمرکز تنش.
رعایت فاصله تکیه گاه ها: جلوگیری از ایجاد خمش و تغییر شکل بیش از حد در مسیرهای روکار.
کنترل انبساط حرارتی: پیش بینی حرکت طولی لوله و استفاده از روش‌های مهار مناسب.
همچنین انجام بازرسی های دوره‌ای و رسیدگی سریع به نشتی‌های احتمالی، از گسترش آسیب به سایر قسمت های ساختمان جلوگیری می‌کند.
سخن پایانی
پدیده خزش یکی از ویژگی های بنیادی رفتار ویسکوالاستیسیته لوله های پلیمری است که باید در طراحی، انتخاب و بهره برداری از سیستم های انتقال آب مورد توجه قرار گیرد.
اگرچه تغییر شکل وابسته به زمان در پلیمرها طبیعی است، اما افزایش فشار، دمای نامناسب، کیفیت پایین مواد و اجرای غیراصولی می‌توانند احتمال خرابی بلندمدت را افزایش دهند.
انتخاب لوله بر اساس استانداردهای معتبر، رعایت محدودیت‌های فشار و دما، نصب صحیح اتصالات و کنترل شرایط بهره‌برداری، مهم‌ترین اقدامات برای افزایش دوام شبکه محسوب می‌شوند.
در صورت مشاهده نشتی، افت فشار یا رطوبت غیرعادی، بررسی تخصصی سیستم لوله کشی اهمیت دارد. خدمات تکنیسین شهر در حوزه عیب‌یابی و تعمیر مشکلات تأسیسات آب ساختمان می‌تواند برای رسیدگی به چنین مواردی مورد استفاده قرار گیرد.
در نهایت، شناخت خزش به مهندسان و مجریان کمک می‌کند تا تصمیم‌های فنی دقیق‌تری بگیرند و از هزینه های ناشی از خرابی زودهنگام لوله ها جلوگیری کنند.
